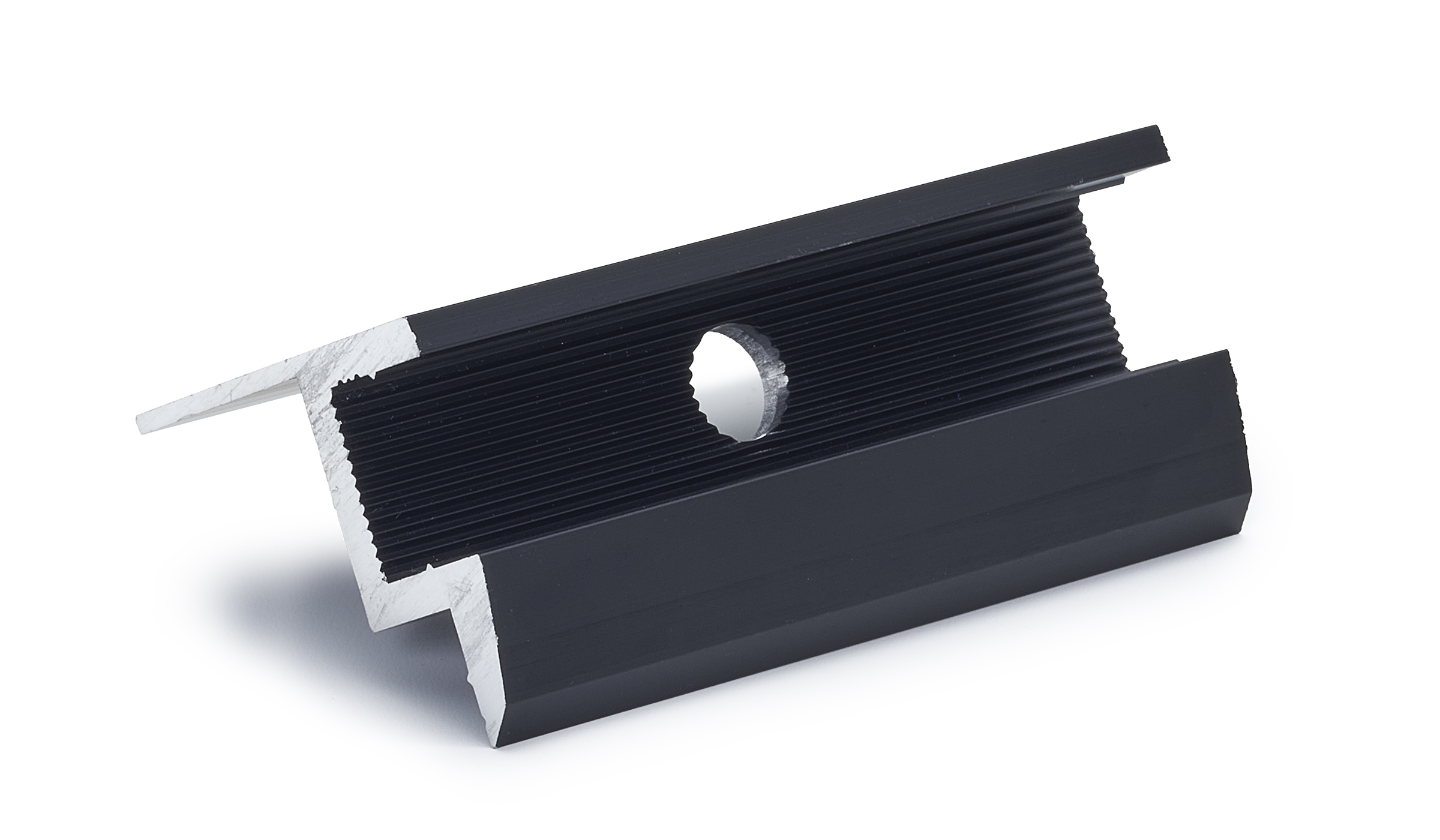

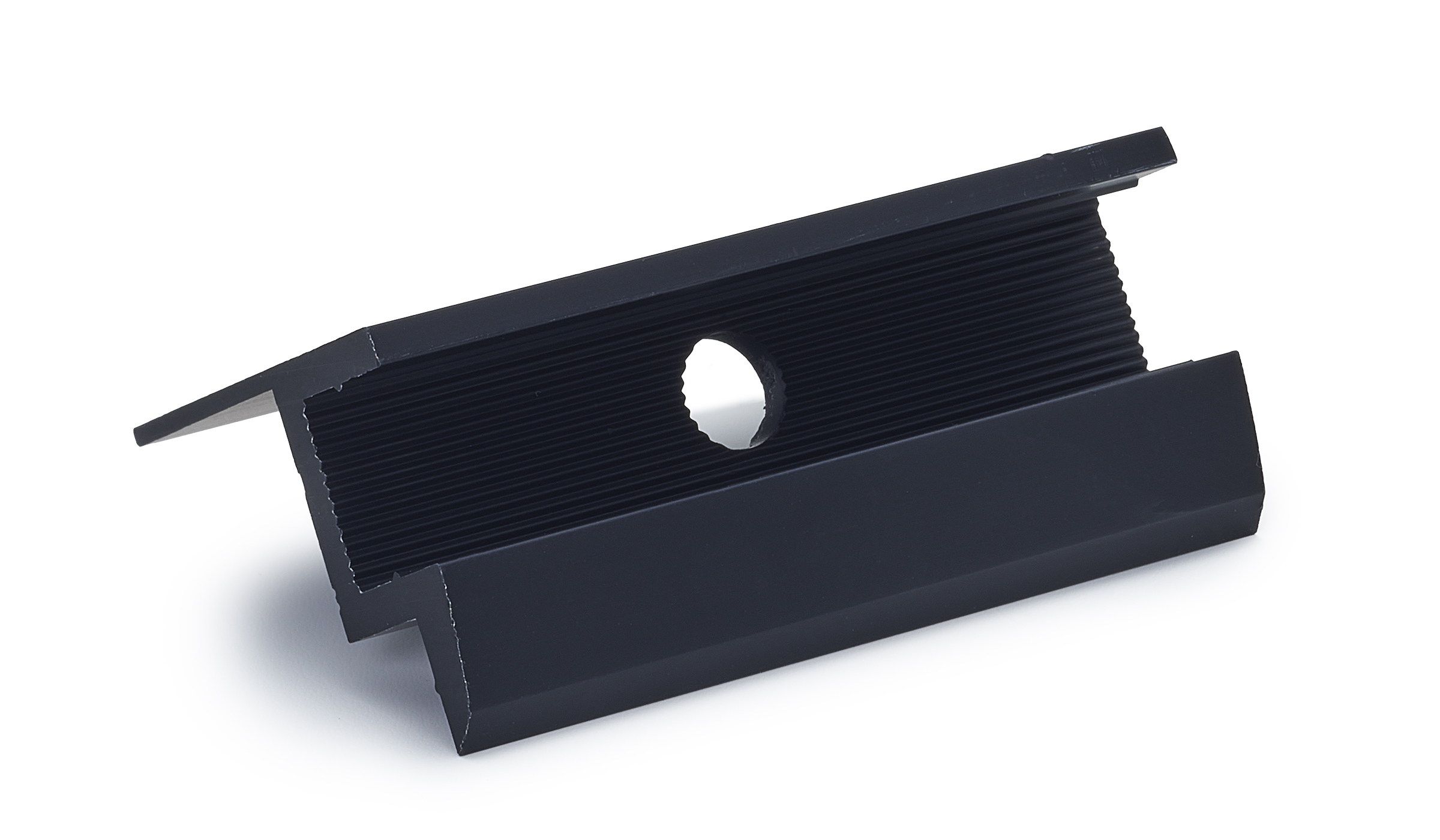

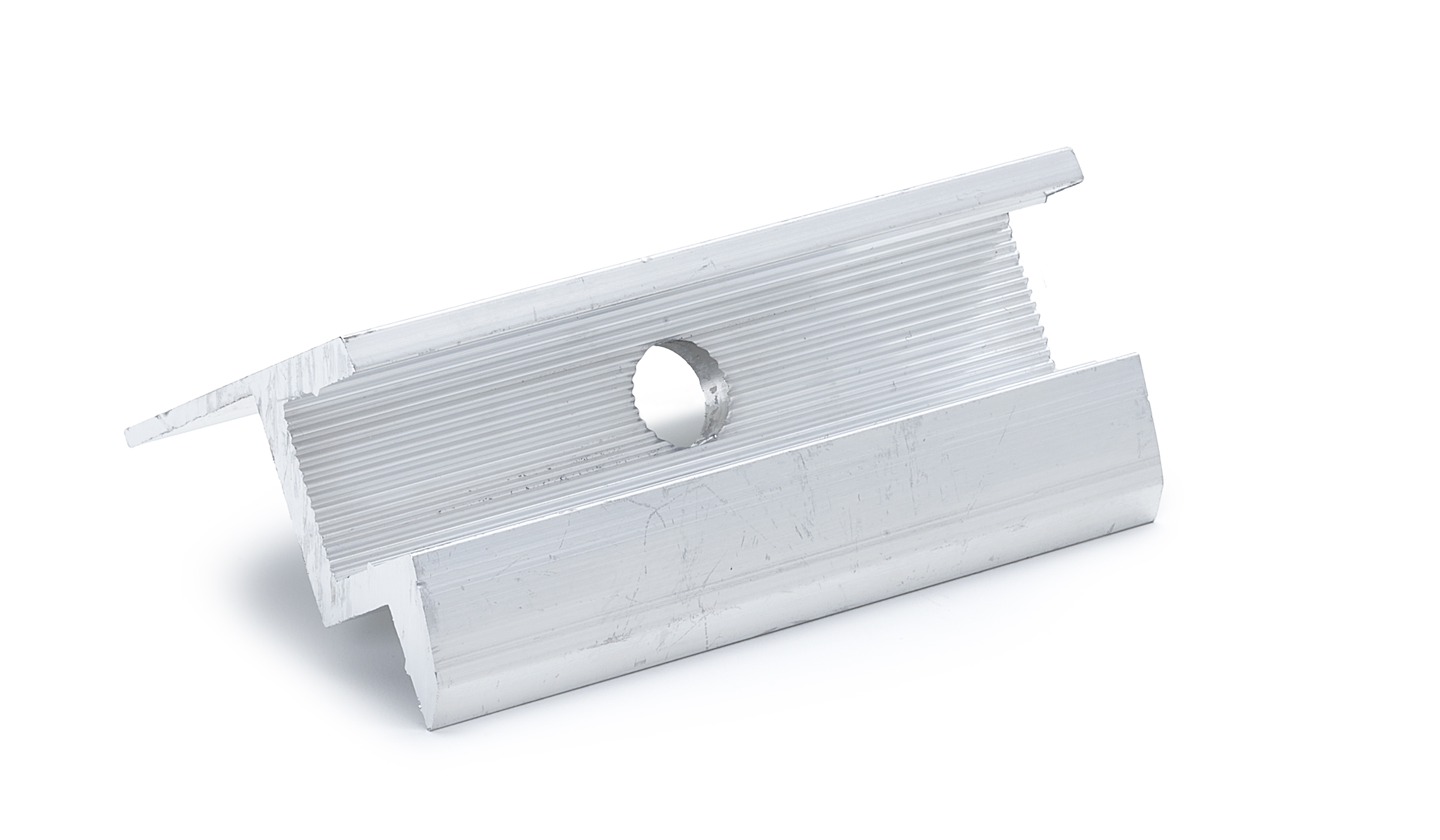

Endklemmen für Solarmodule
Lieferzeit ca. 3-5 Werktage
MwSt. entfällt & zzgl. Versandkosten
- Endklemme für gerahmte Module
- Klemmenlänge 70 mm
- Für unterschiedliche Modulhöhen
Persönliche Abholung in Ibbenbüren / Wuppertal möglich
Beschreibung
Technische Details und Anwendung:
Endklemme für gerahmte PV-Module. Bitte wählen Sie die passende Endklemme entsprechend der Rahmenstärke Ihres PV-Moduls aus. Wir bieten Endklemmen für nahezu alle Rahmenstärken an. Sollten Sie Rahmenstärken benötigen, die nicht im Shop erhältlich sind, können wir in der Regel längere Klemmen für Sie kürzen.
Die Endklemme wird mit einer Innensechskantschraube in den Nutenstein geschraubt, der im oberen Kanal des Montageprofils eingeklickt wird. Eine Sicherungsscheibe (9250-2-8,4) kann generell immer verwendet werden. Je nach Modulrahmenstärke und Schraubenlänge ist sie auch notwendig, damit die Schraube nicht auf den Profilboden stößt.
Die entsprechende Schraubenlänge entnehmen Sie bitte der folgenden Tabelle:
| Modulhöhe | Schraube | Sicherungsscheibe |
|---|---|---|
| 28 mm | M8x30 | |
| 30 mm | M8x35 | ✔ |
| 32 mm | M8x35 | |
| 34 mm | M8x35 | |
| 35 mm | M8x40 | ✔ |
| 36 mm | M8x40 | ✔ |
| 38 mm | M8x40 | |
| 40 mm | M8x45 | ✔ |
| 41 mm | M8x45 | ✔ |
| 42 mm | M8x45 | |
| 45 mm | M8x50 | ✔ |
| 46 mm | M8x50 | ✔ |
| 50mm | M8x55 | ✔ |
